Tubo de humo y haz tubular grueso dentro de la chapa que pasan por la cámara de vapor con el fin de aprovechar al máximo el calor generado y eliminar la humedad del vapor producido. Se puede acceder a dos cajas de humo (inferior y superior) para facilitar la limpieza de la caldera. Aisladores utilizados: fibra cerámica para el humo, lana larga de fibra de vidrio para el revestimiento, todo cubierto con una lámina de acero inoxidable AISI 304 y ausencia total de productos que contengan asbesto.
La caldera se entrega en la versión monobloque, que incluye:
- Grifería estándar de las mejores marcas
- Controlador de nivel con sondas electrónicas
- Bloqueo de quemador a nivel mínimo con sonda electrónica
- Presostato de funcionamiento del quemador
- Bomba eléctrica de potencia
- Panel de control eléctrico, completo con conexión a los diferentes equipos
- Ausencia de horno externo de eficiencia total del 90 % y otro con recuperación de calor
- Certificación de vapor 0.97
- Pruebas y exenciones durante la construcción de acuerdo con la normativa INAIL
- Exención total de los controles INAIL - Decreto Ministerial 329/04
- Posibilidad de inserción en máquinas de usuario mediante la sustitución de generadores de vapor eléctricos con un considerable ahorro de energía
El generador de vapor se puede suministrar completo con un quemador de aire soplado (gas metano-GLP-diésel).

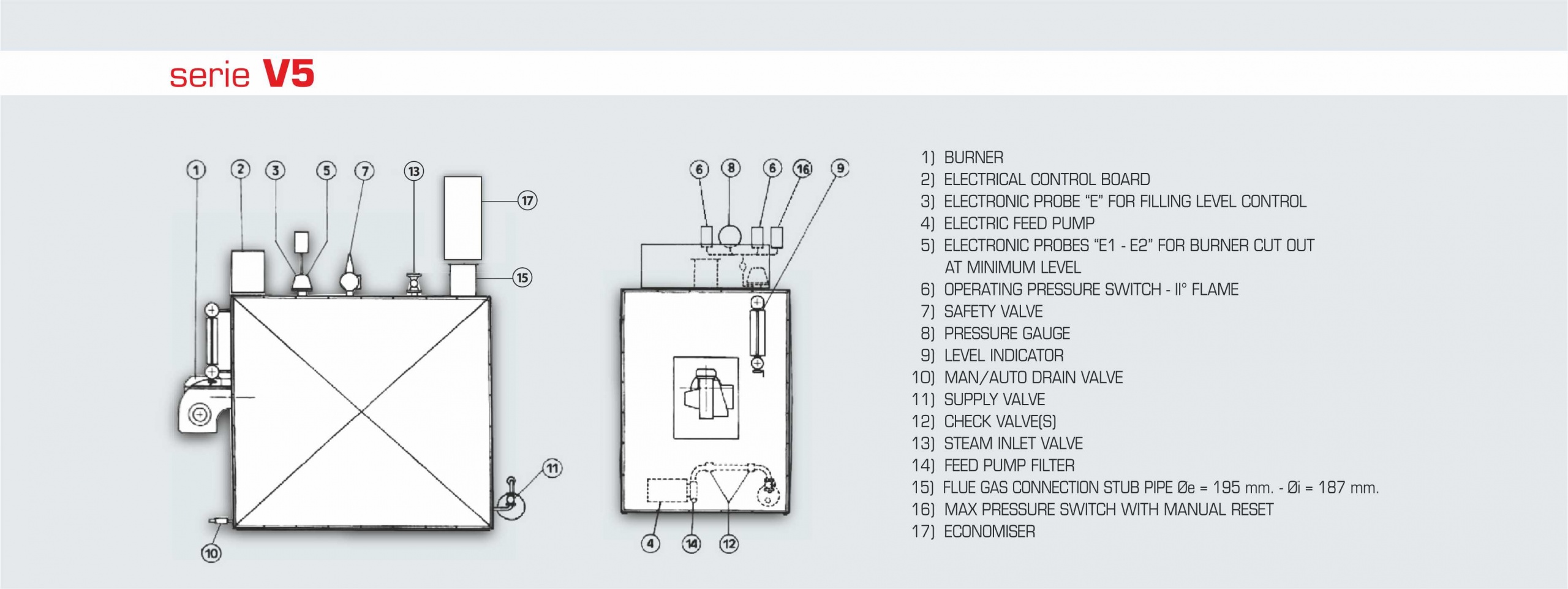

- Quemador
- Panel de control eléctrico
- Regulador de nivel
- Bomba de alimentación
- Electro sonda de bloque de quemador
- Interruptor de presión
- Válvula de seguridad
- Manómetro
- Indicador de nivel
- Válvula de escape
- Válvula de suministro
- Válvulas de retención
- Válvula de admisión de vapor
- Filtro de la bombaConexión a la chimenea.
MAS Srl se reserva el derecho de realizar los cambios que considere apropiados sin previo aviso.
- Estructura de acero para soportar el propio generador.
- Soportes de soporte del marco del tamaño de una paleta para un fácil manejo
- Láminas de acabado en acero inoxidable o acero pintado cortado con láser
- Aislamiento con lana de roca de alta densidad y esteras de fibra cerámica
- Sellado de la estructura con siliconas neutras
- Remachado de acero inoxidable para chapa - juntas de marco
- Acabado de los orificios de la carcasa de los accesorios en chapas de metal. Revestimiento con tapas de orificios cortadas con láser en acero inoxidable o acero pintado
- Indicador de nivel de las mejores marcas con grifería de acero inoxidable micro-fundido
- Válvula de seguridad de resorte F.lli Maietti aprobada por PED con asiento y obturador en acero inoxidable
- Una válvula de entrada de vapor en acero inoxidable micro-fundido, colocada sobre el generador y de fácil acceso.
- Una válvula de descarga de lodos de acero inoxidable microfundido, ubicada en la parte frontal del generador y, por lo tanto, más fácil de usar para el operador.
- Una válvula de suministro de acero inoxidable microfundido, completa con dos válvulas de retención, para garantizar la protección contra el sobrecalentamiento a la bomba de alimentación.
- Una bomba de alimentación eléctrica Calpeda adecuada con filtro de bronce
- Un sifón (formado manualmente, en ASTM A 106 GR B) para soportar interruptores de presión y manómetro
- Un panel eléctrico que contiene los dispositivos de seguridad y control con separación de los dos relés de bloqueo del quemador al nivel mínimo para crear redundancia o seguridad.
- Electro-sondas de control de tres niveles y nivel mínimo
- Sistema eléctrico con fundas y cables para alta temperatura (donde sea necesario)
- Un presostato de trabajo Danfoss o una sonda de presión de 4/20 mA
- Un presostato de segunda llama Danfoss o una sonda de presión de 4/20 mA
- Un interruptor de presión de seguridad de restablecimiento manual Sopac o una marca equivalente
El cuerpo de la caldera está completamente panelado para ser inspeccionado en todas sus partes y para una fácil limpieza del lado de humos. Está aislado con lana mineral y fibra-cerámica de alta densidad, materiales que minimizan las pérdidas de calor por radiación a la vez que tienen un peso específico muy bajo y una baja inercia térmica. El uso de estos materiales y la capacidad limitada de la caldera permiten la producción de vapor en pocos minutos.
El generador en la versión monobloque está equipado como se describe. A pedido del cliente podemos suministrar tanques de condensado de acero inoxidable, completos con flotador de acero inoxidable, manguitos de acero inoxidable para conexiones al generador y al sistema, quemadores de gas natural, GLP o diesel de las mejores marcas, descalcificadores para tratamiento de agua de alimentos, válvulas automáticas de separación de suciedad en ejecución bronce o acero inoxidable.
También estamos en condiciones de ofrecer asesoría al cliente para la ejecución de sistemas de vapor, diseño e instalación de conductos de humos, construcción de centrales térmicas completas.
